Guide d’utilisation du viewer 3D

Introduction

Le viewer3D permet de visualiser les différents résultats de simulations de l’exposition électromagnétique effectuées par Bruxelles Environnement depuis Geodata. Dans ce viewer3D, vous pouvez également naviguer à travers 3 onglets : « cartographie » ; « donnée opérateurs » et « informations ».

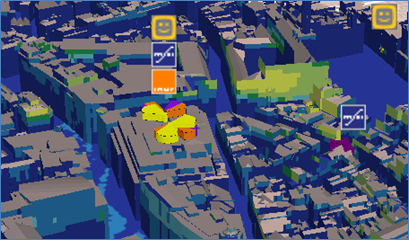

Les résultats de simulations 3D

Des résultats de simulation de l’exposition aux champs électromagnétiques sont calculés à partir des données d’antennes de téléphonie mobile et du broadcast (TV & Radio) dans une zone autour du site d’antenne considéré de minimum 400 mètres de côté. Au-delà de cette zone, le champ électromagnétique induit par les antennes du site est considéré comme négligeable et n’est dès lors pas simulé.

• La navigation dans la vue 3D se fait à l’aide de la souris :
  • Se déplacer dans les sens cardinaux se fait via un glisser-déplacer en maintenant enfoncé le bouton de gauche de la souris ;
  • Zoomer et dézoomer se fait en scrollant la molette de la souris ou en maintenant enfoncé le bouton droit de la souris et faite un glisser-déplacer ;
  • Modifier le point de vue pour observer les résultats de simulation à 360° se fait via un glisser-déplacer en maintenant enfoncée la molette.

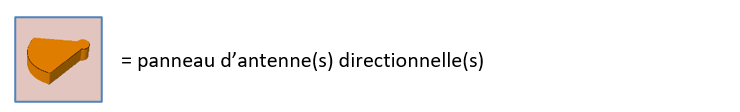

• Les panneaux d’antennes sont représentés différemment selon qu’ils sont directionnels ou omnidirectionnels :

• Il est possible de cliquer avec la souris sur un panneau d’antennes afin de zoomer vers elle et d’en afficher les données techniques. Les panneaux d’antennes semblent parfois flotter dans les airs car les mâts sur lesquels ils sont accrochés, ne sont pas représentés.
  • Les panneaux sont colorés en fonction de l’opérateur auxquels ils appartiennent et surmontés de leurs logos.
    • Orange en orange foncé ;
    • Proximus en violet électrique ;
    • Telenet en jaune canari ;
    • Citymesh en turquoise ;
    • Les autres opérateurs ont des panneaux en gris-blanc.
• Une rose des vents dans le coin inférieur gauche de la fenêtre permet de revenir à la vue 3D initiale via un simple clic;

L’onglet Cartographie

Cet onglet permet de naviguer entre les différentes simulations. Celles-ci peuvent être activées ou désactivées en (dé-)cochant la case qui précède chaque couche  :

1. Quota : Seuls les panneaux d’antennes de l’opérateur au sein de la Zone d’Investigation sont pris en compte. Il peut y avoir un ou plusieurs sites du même opérateur. Ces cartes concernent :
   • Façade Indoor : résultats de simulation à l’intérieur des bâtiments.

2. Global : Les panneaux d’antennes de tous les opérateurs au sein de la Zone d’Investigation sont pris en compte. Généralement, il y a plusieurs opérateurs différents. Ces cartes concernent :
   • Façade Indoor : résultats de simulation à l’intérieur des bâtiments;
   • Façade Outdoor : résultats de simulation à l’extérieur des bâtiments ;
   • Au sol : résultats de simulation à une hauteur d’1,50 m du sol ;
   • Terrasses : résultats de simulation à une hauteur d’1,50 m au-dessus des terrasses.

3. Plusieurs fonds de plansont également disponibles pour faciliter la consultation des simulations et retrouver un bâtiment particulier (plan Urbis, Orthophoto, étiquettes opérateur et bâtiments 3D).

Les intervalles de la légende sont fixés en pourcentage des normes exprimées en densité de puissance :

• Le terme ZNAP indique l’intervalle de la légende à partir duquel les résultats de simulation sont obligatoirement en Zone Non Accessible au Public où la norme ne doit pas être respectée.
• Plus d’information sur les quotas et le régime d’exception sont disponible

Enfin, la date à laquelle les simulations ont été effectuées par Bruxelles Environnement est également affichée. Cette date peut éventuellement être plus récente que l’octroi du permis d’environnement. En effet, lorsqu’une terrasse ou un bâtiment sont ajoutés, modifiés ou supprimés, Bruxelles Environnement met à jour les résultats de simulation sans que cela nécessite obligatoirement un nouveau permis.

L’onglet Données Opérateurs

Cet onglet permet de consulter toutes les informations relatives au permis d’environnement et aux antennes qu’il couvre, classées en 3 catégories :

Les données d’identification du site :

• Code site : nom du site d’antennes fourni par l’opérateur ;
• Référence du permis :
  • code du permis octroyé par Bruxelles Environnement,
  • possibilité de télécharger le permis valide du site en cliquant sur ce code ;
• Adresse du site : adresse des toits ou façades du bâtiment sur lequel les antennes sont installées ;
• Opérateur : nom de l’opérateur titulaire du permis d’environnement : Telenet, Proximus, Orange, Citymesh, …

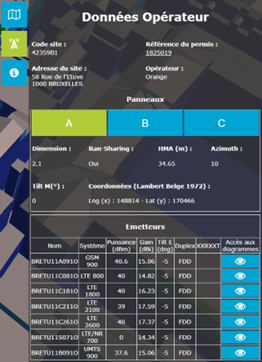

Les données relatives aux panneaux d’antennes :

• A, B, C, … : permet de naviguer d’un panneau à un autre en cliquant dessus
• Dimension: hauteur du panneau exprimé en mètres ;
• Ran-Sharing: partage d’un même panneau par deux opérateurs différents. Ils ont chacun leur propre permis ;
• HMA (hauteur du milieu d’antenne) : hauteur entre la base du bâtiment sur lequel repose le panneau d’antennes et le centre du panneau d’antennes exprimé en mètres ;
• Azimut: orientation du panneau par rapport au Nord géographique exprimé en degré ;
• Tilt M: inclinaison mécanique du panneau par rapport à l’horizontal exprimé en degré (°);
• Coordonnées du site exprimées en Lambert belge 1972. Ce sont les latitudes et longitudes du centre du site d’antennes.

Les données relatives aux émetteurs du panneau sélectionné :

• Nom: nom de l’émetteur donné par l’opérateur ;
• Système: combinaison technologie-fréquence émise par l’émetteur. Par exemple, GSM 900 correspond à de la 2G à 900 MHz (2G = GSM, 3G = UMTS, 4G = LTE et 5G = 5G-NR);
• Puissance: puissance effective exprimée en dBm ;
• Gain: pouvoir d'amplification passif d'une antenne exprimé en dBi. Plus le gain est élevé plus l’antenne est directive. C'est le rapport entre la puissance rayonnée dans le lobe principal et la puissance rayonnée par une antenne de référence isotrope ;
• Tilt Electrique: exprimé en degré. Il correspond à l’inclinaison de la direction principale de rayonnement par rapport à l’horizontal.  Il est réglé à distance ;
• Duplex: codage d’émission en FDD ou TDD ;
• XRYT: caractéristiques d’une antenne active, T = Transmit et R = Receive. X et Y correspondent au nombre de sous-éléments qui composent l’antenne active. Par exemple, 64R64T est une antenne active qui comprend 64 sous- éléments en réception et 64 en émission. Plus une antenne active a de sous-éléments plus elle peut particulariser de rayonnement à la demande ;
• Diagramme de rayonnement : coupe vertical et horizontal du gain normalisé, et exprimé en dBi, de l’antenne en fonction de l’angle par rapport à la direction de son rayonnement maximum.

L’onglet Informations

Cet onglet met à disposition des sources d’informations complémentaires et permet de contacter l’administration en cas que questions.
